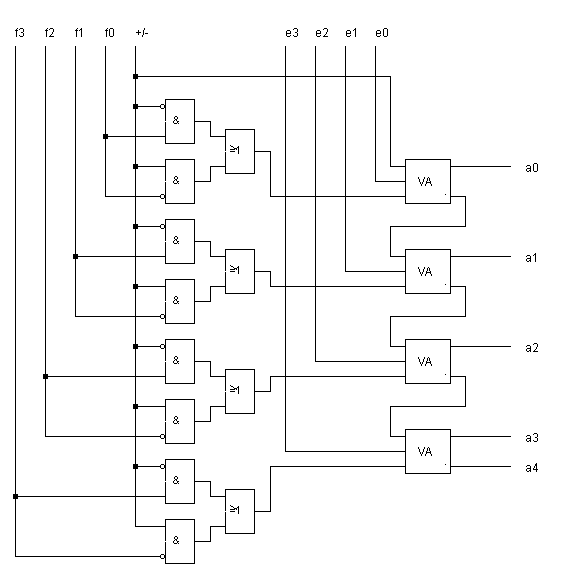

4-Bit-Parallel-Rechenwerk

Beim 4-Bit-Parallel-Rechenwerk kann man durch einen Schalter auswählen, ob addiert oder subtrahiert werden soll.
Das 0 (für Addition)- oder 1 (für Subtraktion)-Signal wird auf den Eingang des Volladdierers für die niedrigste Stelle gegeben.
Gleichzeitig dient das 0- oder 1-Signal  als Steuerung für einen Multiplexer, der entweder die zweite Zahl oder deren Komplement auf die Eingänge der Volladdierer leitet.

---
