Multiplexer
Häufig muss bei mehreren ankommenden Signalen eines ausgewählt
werden.
Dazu gibt man jedem Signal eine Adresse.
Diese Adressen werden als Dualzahlen codiert zusammen mit den Signalen
auf UND-Gatter gegeben.
Nur das UND-Gatter, das der gewünschten Adresse entspricht, lässt
die Information des zugehörigen Signales durch.

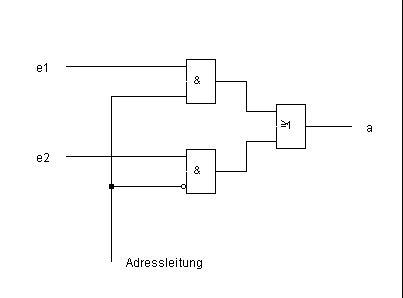

Beispiel für einen 1-Bit-Multiplexer, mit dem man zwischen zwei Signalen
auswählen kann:
Wenn an der Adressleitung ein 1-Signal liegt, wird der Eingang e1 auf den
Ausgang a gegeben, da wegen der 0 am unteren UND-Gatter dieses auf alle
Fälle gesperrt ist.
Somit kommt es nur noch darauf an, ob e1 auf 0 oder 1 liegt und ob damit
das obere UND-Gatter eine 0 oder eine 1 ausgibt.
Entsprechendes gilt, wenn eine 0 am Adresseingang liegt. Dann wird der
Eingang e2 auf den Ausgang a gegeben.
Mit einer 2-Bit-Adresleitung lassen sich bis zu 4 Eingänge verwalten,
mit einer n-Bit-Adressleitung bis zu 2n Eingänge.

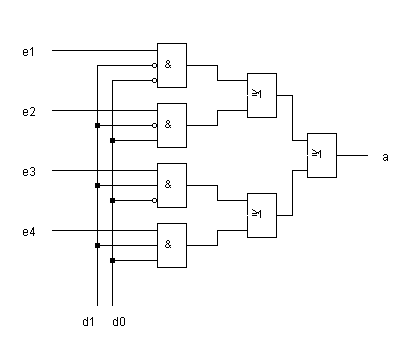

Beispiel für 4 Eingänge:
Anmerkung: Wenn man ODER-Gatter mit mehr als 3 Eingängen hat, reicht
natürlich rechts auch 1 ODER-Gatter.
